變壓器中性點接地電阻柜工作原理

電網中性點接地方式是一個綜合性的、系統性的問題，既涉及到電網的可靠性、也涉及電網的經濟性。中性點電阻接地系統近年來在我國城市電網和工業企業的配電網中得到越來越廣泛的應用。中性點經電阻接地系統在世界上很多國家，比如美國，歐洲，日本，俄羅斯等有著很多年的成熟可靠運行經驗。
在6-35KV電網，我國基本上采用中性點不接地或消弧線圈（諧振）接地方式。近20多年來一些城市電網負荷迅速增長、電纜線路增加很快、系統電容電急劇增加、特別是近幾年大規模城市電網改造，電纜線路逐步代替架空線路，電網結構大大加強。在電纜線路為主的城市電網中采用不接地或經消弧線圈接地方式，因單相接地過電壓燒壞設備的事故概率大大增加，為了解決這一矛盾，許多城市電力部門在廣泛考察、了解國外配電網中性點接地情況的基礎上，結合本地電網的具體情況，經過充分的分析、研究，逐步采用中性點經電阻接地方式。例如廣州、深圳、上海、北京、珠海、天津、廈門、南京、蘇州工業園區、無錫、汕頭、惠州、順德、東莞等。中性點經電阻接地方式在上述城市配網中已有多年運行經驗，經過數個變電站及電廠實際應用證明，采用中性點接地是降低中壓配電網內部過電壓及消除諧振過電壓的有效的方式，對降低系統過電壓水平、提高系統可靠性具有良好的效果。

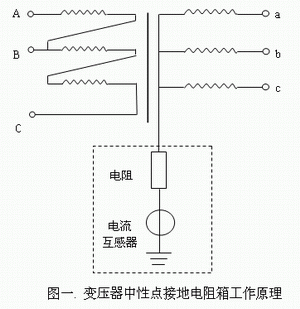

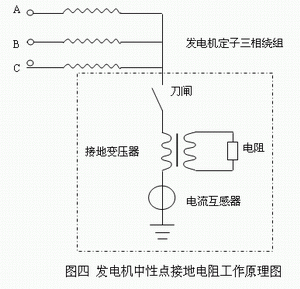

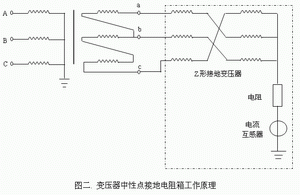

LCH—NER 型中性點接地電阻柜適用于6～35kV、50Hz中壓配電電網中，是用于連接變壓器或發電機與大地之間的一種限流保護電氣設備。當配電網內部出現故障時（二相短路、單相接地、單相斷路等），配電網中性點將產生偏移,此時中性點接地電阻將配電網中性點經電阻強制接地并限制其故障電流,使繼電保護設備有足夠時間進行。
